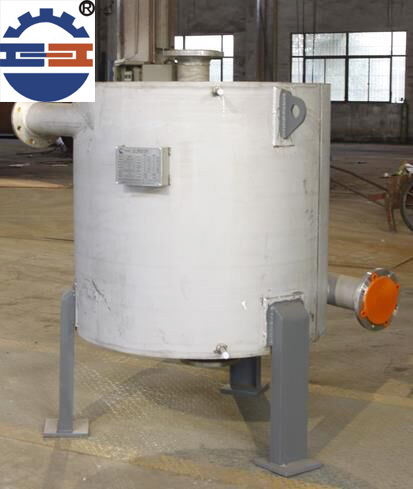

螺旋板換熱器是一種高效換熱設備，適用汽—汽.汽—液.液—液，對液傳熱。它適用于化學.石油.溶劑.醫藥.食品.輕工.紡織.冶金.軋鋼.焦化等行業。按結構形式可分為不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型.Ⅲ型)螺旋板式換熱器。
螺旋板換熱器的換熱原理：
對于換熱的兩種介質，如果都是液體，在螺旋板式換熱器的流道內要按逆流方式流動。所謂逆流是指進行換熱的兩相鄰流道內的兩種液體，沿螺旋流道彼此相反的方向流動，這樣能使兩種流體介質之間始終保持一定溫差，從而達到傳熱效果。對于換熱的兩種介質，一種是液體，另一種是氣體，則它們在螺旋板式換熱器內要按錯流方式流動，即液體在換熱器內沿螺旋方向流動，而氣體沿換熱器的軸向直接通過，這主要是考慮到氣體的特點，氣體一般要求流量大，阻力小，或有的是用于蒸汽冷凝，因此一般不讓氣體沿螺旋方向流動。
螺旋板換熱器結構及性能
1.本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。
2.在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。
3.Ⅰ型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。
4.Ⅱ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性.有沉淀液體的熱交換。
5.Ⅲ型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。
6.螺旋板式換熱器按公稱壓力可分為PN0.6、1.0、1.6、2.5MPa(系指單通道以有承受的大工作壓力)。按材質可分為碳素鋼和不銹鋼。用戶可根據實際工藝情況選用。
7.單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合.串聯組合，設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。
螺旋板換熱器的基本類型：
a、不可拆式：卷制后的螺旋板式換熱器，其兩端焊死，不可拆卸，形成固定結構，流道內部不可觸及。它適用于不易堵塞的流體換熱。不可拆式又分臥式和立式的結構。
b、可拆式；卷制后的螺旋板式換熱器，每端只將一個流道焊死，而另—個流道開放，然后在端面上加端蓋加以密封，其端蓋可以拆卸，從而可以清理流道內部。它適用于易堵塞的流體換熱。
c、特殊形式：有些化工上用的螺旋板式換熱器，根據加工工藝的要求，需要特殊結構，兩端帶有封頭、端蓋或兩個換熱器串連在一起，結構不一。
螺旋板換熱器參數
螺旋板換熱器的原材料選用：
1、非金屬用材
我國研究制造成功的不透性石墨有浸漬石墨、壓制石墨和澆注石墨三大類，都是用人造石墨和合成樹脂等制造而成的導熱耐蝕材料。
2、鋼材
用于換熱設備的碳素鋼板、低合金鋼板、高合金鋼板，其使用規定參見GB 150中的表4-1“鋼板許用應力”。
3、管束用材
換熱設備管束用材標準及許用應力，使用溫度范圍，工藝性能試驗等應按GB 150-1998中所列的相關規定執行。
4、鍛件
用作圓筒和封頭的筒形和碗形鍛件及公稱厚度大于300mm的低合金鋼鍛件應選用III級或IV級。其標準及許用應力，使用溫度范圍按GB 150中所列的要求執行。
5、其他金屬用材
采用有色金屬制造的換熱器的冶煉方法、熱處理狀態、許應用力、無損檢測標準、檢測項目按相應的國家標準、行業標準或參照GB 151的附錄D選取。
